1、系统简介

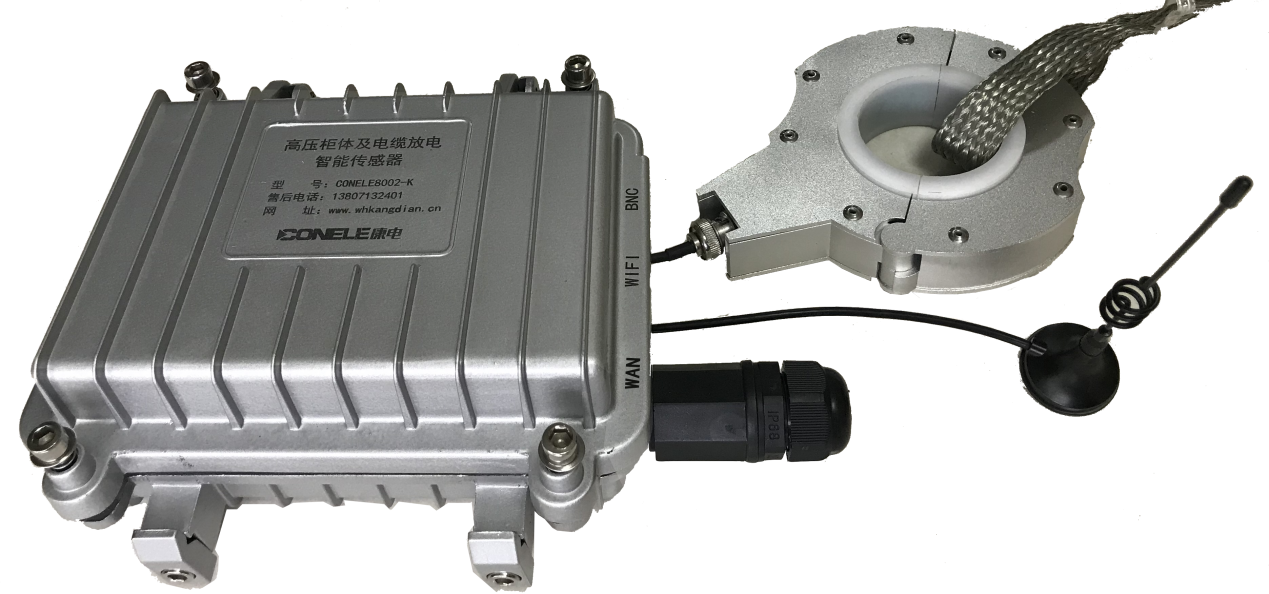

  分布式高频智能传感器（Discharge intelligent sensor）是由DC5V电源模块、高频电流传感器（HFCT）、数据处理智能装置（Intelligent device）与通讯系统组成，具有无需工频相位同步独特模式识别技术，独立分布，灵活组网的优势，非侵入式被动感知，对一二次电力设备无任何影响。从经济角度出发，用于110kV、220kV、500kV电缆的中间接头、户外终端、变压器、互感器、避雷器、GIS终端等处局部放电在线监测。

2、依据标准

Q/GDW 11400-2015《电力设备高频局部放电带电检测试技术现场应用导则》

GB7354 《局部放电测量》

GB／T 42287-2022 高电压试验技术 电磁和声学法测量局部放电

国家电网公司生变电〔2010〕11 号《电力设备带电检测技术规范（试行》

3、使用场景

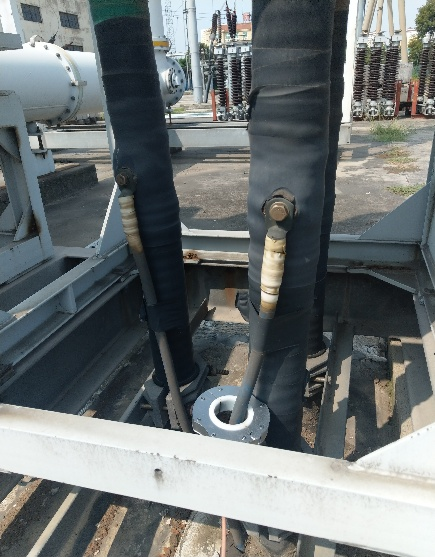

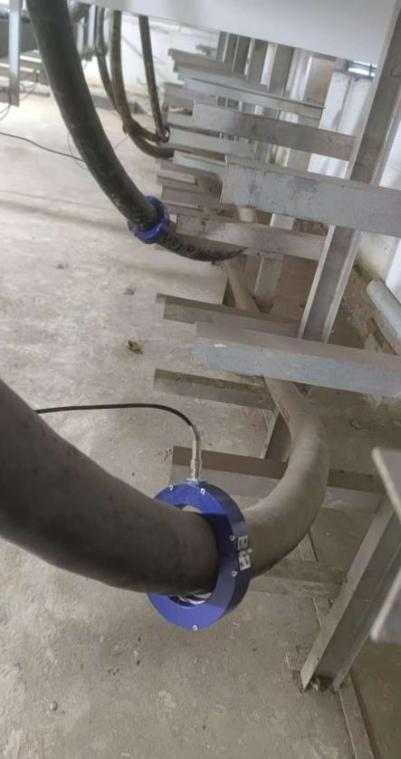

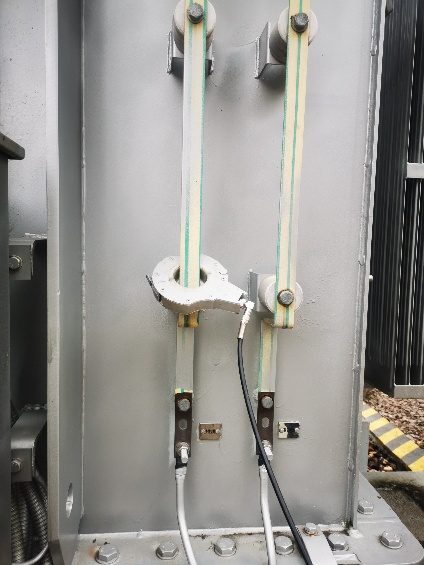

   电缆、中间接头、终端头              变压器                     GIS

4、技术参数指标

5、组网通信方案

5.1 支持的传输方式。宽带可传输结果数据和原始数据，窄带只能传输结果数据

5.1.1有线宽带：10M/100M FE网口、USB2.0

5.1.2无线宽带：WiFi、LTE （需有公网云端接入配合）

5.1.3无线窄带：

1） Lora 国网协议（输变电设备物联网节点设备无线组网协议，输变电设备物联网节点设备无线接入协议）（需有国网汇聚或网关设备配合）

2） Lora自定义MAC层协议

3） BLE

4） GPRS （需有公网云端接入配合）

5） NB-IoT（需要有运营商平台接入配合）

6） WAPI 国网就地WiFi

5.2 支持的承载协议：

5.2.1宽带：

1）HTTP、HTTPS

5.2.2窄带：

1）COAP

5.2.3数据打包协议：

1）JSON

2）TLV

6、功能特点

6.1 采用开合活扣式钳形传感器，结构紧凑，拆卸安装方便，环接在电力设备接地扁铁上，与电力运行设备没有直接接触，不影响正常电力设备正常运行。

6.2 220V手机电源适配器供电，低功耗，可用30ah锂电池，寿命3-4年。

6.3 采用高性能处理器，实现100MSa/s、12位分辨率的高速采样和存储，可以存储30组原始数据。

6.4 内置典型部位缺陷数据库，如变压器绕组、夹件、铁芯、套管等部位放电。

6.5 评估全寿命周期。设置三档报警阈值，300pC、500pC、800pC分别对应一般缺陷、严重缺陷、危急缺陷等级。

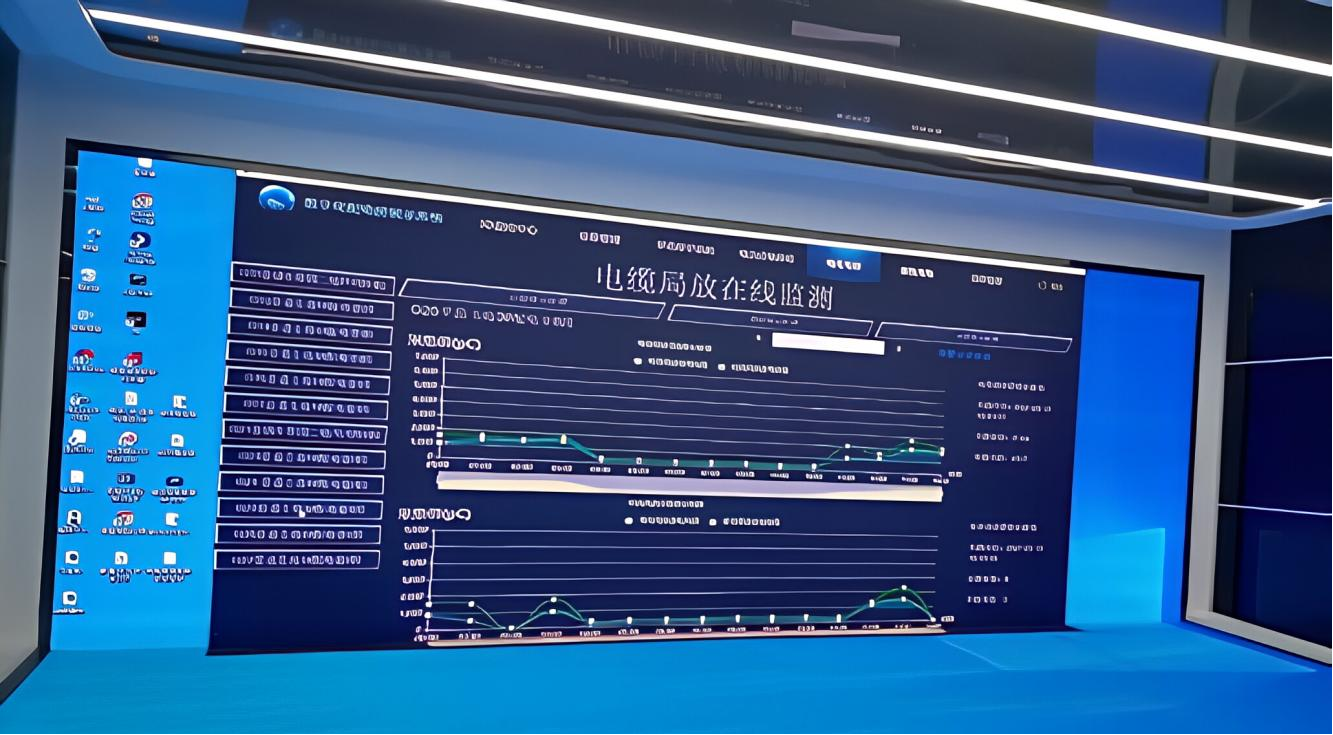

6.6 可以显示监测周期放电趋势图。

6.7 存储数据盘（原始数据、局部放电量、沿面放电量、自学习数据库等），自动覆盖，实现故障录波功能。

6.8 软件系统具有自学习功能，收集了大量电力设备缺陷故障放电脉冲波形指纹特征，建立了强大的数据库MySQL和人工智能诊断方法，能够对分离出来的放电进行聚类识别，准确率高达98%。

6.9 具有独立的分析与定位软件：可以时域与频域分析、可以基于单个电流脉冲衰减特征原理故障距离定位。

6.10 电鸿蒙开源系统，国产芯片。

6.11  WAPI无线传输，可与电力部门的MSP系统、智慧辅控系统融合，或使用自带后台辅控系统。

6.12 标准化，查看安装说明书，可以完成安装调试。
