1、依据标准

Q/GDW 11400-2015《电力设备高频局部放电带电检测试技术现场应用导则》

GB7354 《局部放电测量》

国家电网公司生变电〔2010〕11 号《电力设备带电检测技术规范（试行）》

2、使用场景

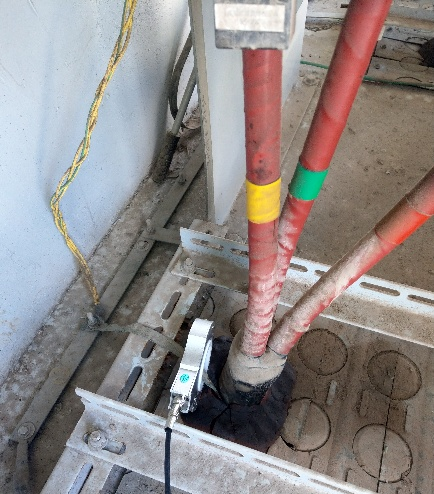

传感器环接在电缆或接地扁铁上，采集强力磁吸附电缆仓壁

3、技术参数指标

4、功能特点

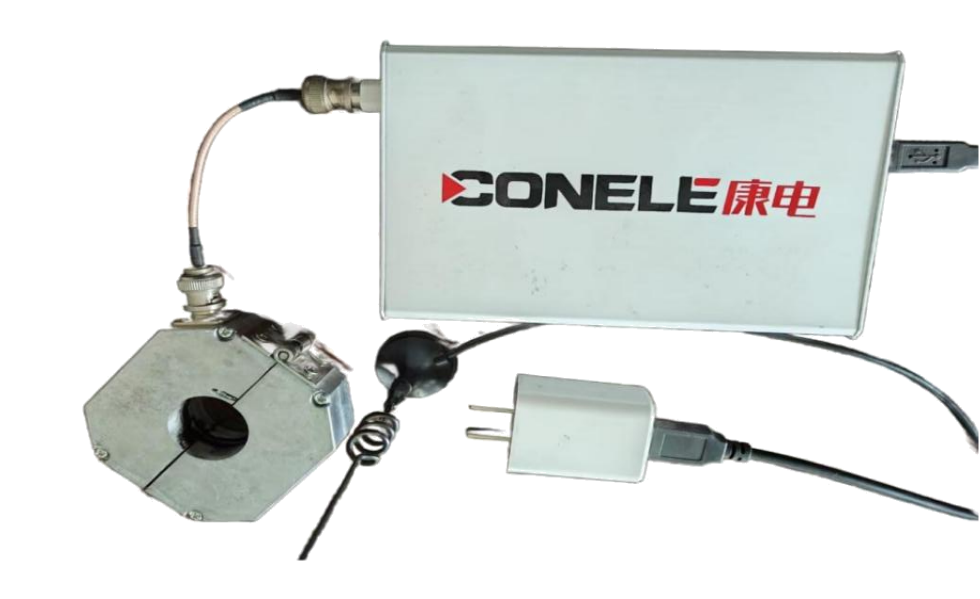

4.1 采用开合活扣式钳形传感器，结构紧凑，拆卸安装方便，环接在电力设备接地扁铁上，与电力运行设备没有直接接触，不影响正常电力设备正常运行。

4.2 220V手机电源适配器供电，低功耗，可用30Ah锂电池，寿命3-4年。

4.3 采用高性能处理器，实现5MSa/s、12位分辨率的高速采样和存储。

4.4 能够感知超声波局放、红外感温、超高频等盲区，如互感器绝缘内部放电、充气柜内部放电等。

4.5 显示屏可与带电显示器面板融合，实时数据就地显示，或通过无线发送至后台辅控系统显示。

4.6 可以显示监测周期放电趋势图。

4.7 标准化，查看安装说明书，可以完成安装调试。
